密集型母线槽作为配电装置使用
点击次数：725 发布日期：2021-06-15

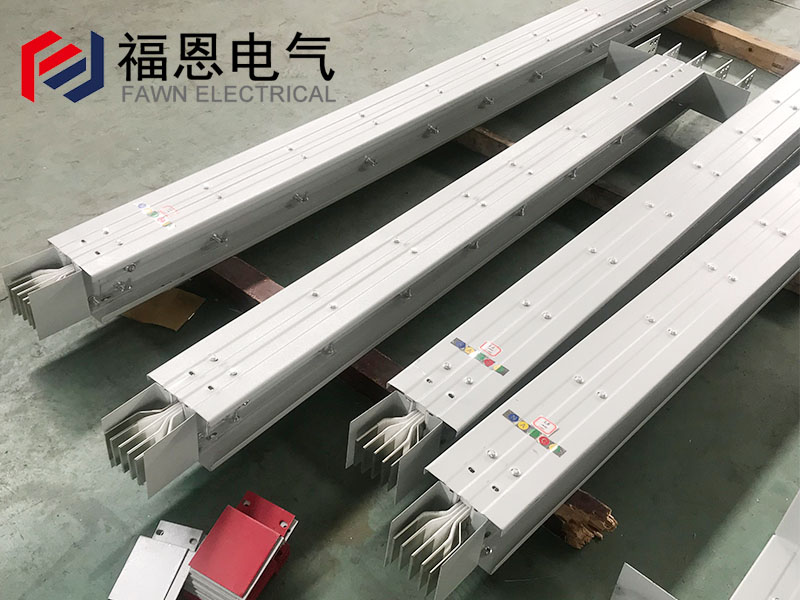

密集型母线槽适用于交流三相四线、三相五线制，频率50~60Hz，额定电压至690V，额定工作电流250~5000A的供配电系统，作为工矿、企事业和高层建筑中供配电设备的辅助设备，特别适用于车间、老企业的改造。密集型母线槽系统是一个高效输送电流的配电装置，尤其适应了越来越高的建筑物和大规模工厂经济合理配线的需要。密集型母线槽接头用绝缘螺栓紧固，同时采用双连接铜排连接，有效增加了接头接触面积，大大降低了接头部位升温。
密集型母线槽导电排缠绕有阻燃型交联聚乙烯热缩套管，具有较强的绝缘性能，在遇火时无有毒气体散发。密集型母线槽插接口设置灵活方便，可设置大量的插口，通用性较强，当调整用电设备位置时，无需变动供电系统。母排的连接，用具有高绝缘、耐电弧、阻燃的高强度绝缘板做连接附件，用带有绝缘套管的螺栓紧固。按规范要求，为满足母线的搭接面积，螺栓孔与螺栓之间缝隙较小，由于母线槽螺栓增加了绝缘套管，使缝隙更为狭窄。
两段母线槽主母排连接时，两段母线轴线要严格保持在一条线上，并使两段母线槽的母排及绝缘板的螺栓孔完全对齐，穿上螺栓上紧时，每个螺栓要依次用力均匀。此目的是为防止螺栓上的绝缘套管在安装过程中避免受到剪切力的作用而导致损伤。密集型母线槽系由强硬的金属外壳来支撑，能承受较大的电动力冲击下的稳定性。因有较强的机械应力，故可以用来采用宽厚比大的母排，并进行立放布置。
在工程施工管理过程中，发现过几起由于螺栓绝缘套管受力损伤造成母线槽绝缘降低的情况。接地的连接采用母线壳体能符合接地要求，但当母线外壳全部采用喷涂处理时，须用导线将两段母线槽用接地螺栓连接。母线槽在安装之前和安装之后应对其进行绝缘检查，并进行比较检查是否由于安装质量问题造成母线槽绝缘降低。密集型母线槽的宽厚比大的铜，由于母排的感抗甚小，因而其电压损失较小，适用于大电流远距离的线路，可提高线路末端的电压水平。
