母线槽铺设方向及外壳贴合要求
点击次数：713 发布日期：2022-04-18
母线槽安装时整体结构应横平竖直，母线通道水平安装，垂直敷设时距地面1.8m以上，安装支架应与通道侧板配钻孔，母线的拐弯处以及与插接箱的连接处应加支架。支架成排安装时，应排列整齐间距均匀；当母线的终端盒、始端盒悬空时应采用支架固定，墙体、顶板上的支架必须用两条膨胀螺栓固定，膨胀螺栓应加平光垫片和弹簧垫片。组合式铝合金母线槽水平安装时，插接箱与组合式铝合金封闭母线槽是结合为一体的。
母线槽安装位置较高，不便于日后的操作和维护。插接箱内不装开关，装连接导体和电缆，将电源引入附近安装的壁挂式动力箱内。母线槽在现在大型的供电修建中使用广泛，在许多供电系统中没有母线槽是很难正常运行的；母线槽不论是搬运还是工作，都很快捷。在进行安装后的母线槽又有很大的容量，因而供电力是很强的，制造的时间也比较短，可以节省出大量的时间，可以去做其他的工作。

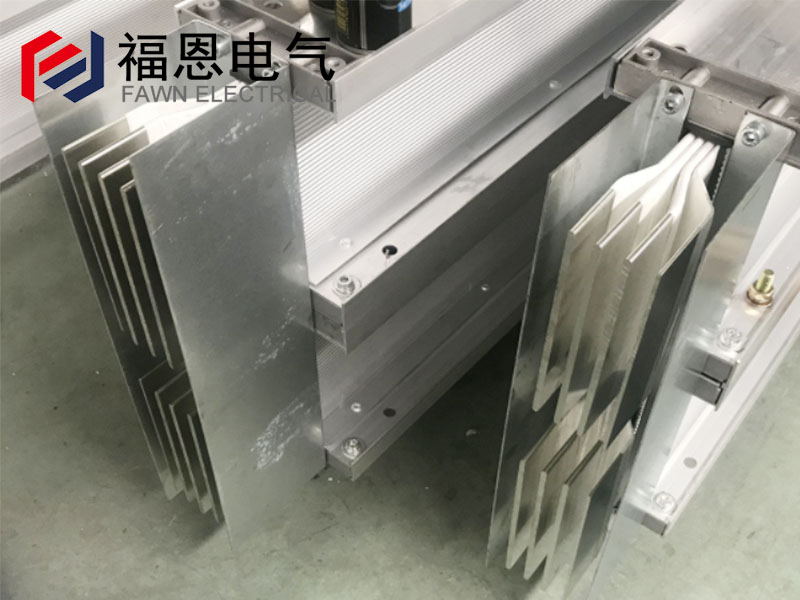

母线槽相与相及相与外壳均紧贴在一起，故能承受较大的电动应力和热应力，并能将导电排所产生的热量迅速散发。接头用绝缘螺栓紧固，同时采用双连接铜排连接，有效增加了接头接触面积，大大降低了接头部位温升。在导体的内部，电阻产生的热量不易散发，电子运转的速率高，线路不是很扁平，这样就导致了电子通路相对窄小。在导体的表面散热快、温度低，导致了电子通路相对宽大，而故导体表面电阻小，电子运行较快。
在选用母线槽时、要考量导体的载流剖面，温升能高达危险值，以保障安全运行。母线槽结构工艺处理较好，绝缘材料散热较好的母线槽导体能满足载流要求。绝缘材料是树脂浇注或采用其他散热较差的绝缘材料，空气型母线结构散热较差，密集型母线结构要下降的多。母线槽如果没有采取有效的保护措施，在超负荷运行时温升高，而且变容后始端的开关无法确保变容后小电流的过载，因此存在安全隐患。
