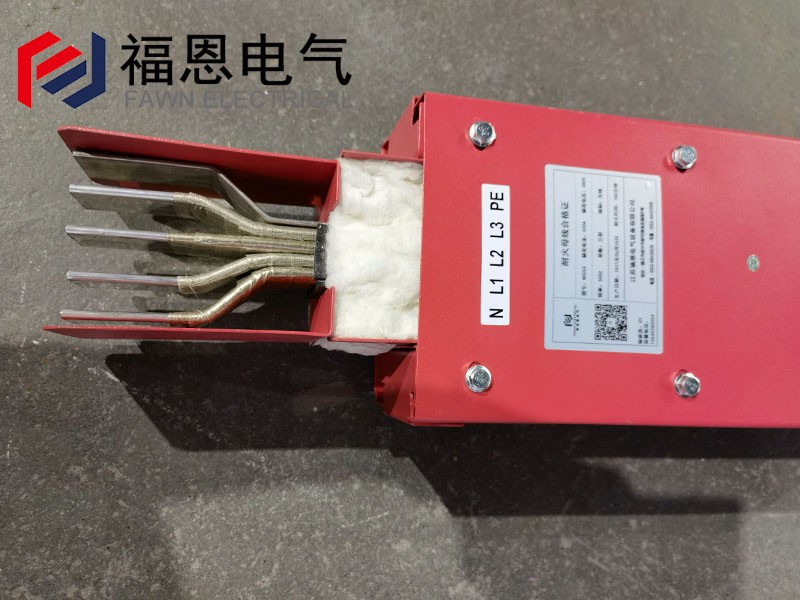

耐火母线槽允许温度比正常母线槽高
点击次数：572 发布日期：2022-04-20
一般母线设计中应考虑事故情况下短路电流的热效应，在电网发生短路的情况下，保护继电器能迅速做出反应，我们切断电路，延迟时间，大概几秒到十几秒以内，但是由于短路电流大，产生的热量也大，引起母线温度短时间的大幅度升高，母线安全地承受这种短路热效应的能力称为短路热稳定。耐火母线槽耐热性能好，使用时允许温度比正常工作允许温度高得多。铜母线为300℃，铝母线为200℃。
在短路过程中，母线的损耗功率是正常工作时的上百倍，表面散热量是有母线损耗的。短路温升时可以不计母线的散热，母线损耗产生的全部热量都用于提高母线的温度。在短路时，耐火母线槽的温升就取决于母线的热容量，短路延续时间和短路电流的大小，要保证母线有足够的热稳定性，除了尽量减少短路延续时间和短路电流以外，还须使用母线有足够的截面尺寸，也就使母线有足够的热容量。
耐火母线槽采用铜排做导体，同等截面积下，母排周长比电缆大，相应同等长度下，表面积比电缆大。由于交流电具有集肤效应，导体表面积越大，阻抗越小，同等截面积导体，母线槽的电阻小，电压降小，电能损耗少，这是两者导体性能方面对比；再者就是结构设计方面对比，母线槽采用矩形圆角排，每相母排紧密叠加贴合在一起；母线槽的外形尺寸可以缩小很多，可设计性强，母线的进线和出线可按需求设计，可保证首尾两端连接可靠。
