浇注母线槽连接头冲压工艺
点击次数：514 发布日期：2022-03-07

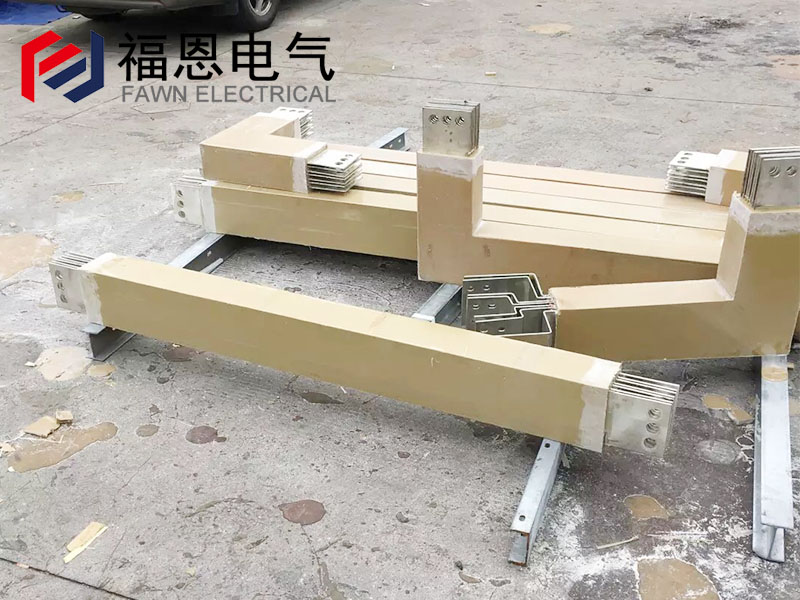

母线槽的外壳能够维护母线免受机械危害，在配电系统中外壳可以作为接地设备，接地可靠，电缆PVC外壳容易受到机械和动物的伤害。在设置电缆时，须先堵塞电源。如果出现故障，将会很危险，特别是电缆应进行现场接地作业，接地不可靠会增加风险。浇注母线槽的插头脚是铜合金冲压制成的重要组成部分，通过热处理增强弹性，外部镀锡处理，即使插头超过200次，也能保持稳定的接触。
箱内设置开关电路，选择塑料外壳断路器过载和短路维护接线容量。插接箱将其转化为大母线槽，它可以简化电气系统，获得多股线的低电流值，它节省了工程成本，易于维护。母线槽内的相间绝缘子采用高强度环氧树脂绝缘材料，有效提高了母线槽设备的耐热性和热稳定性，满足了各种工况下的稳定运行。母线槽水平安装，可根据需要设置支架的长度，一般浇注母线槽的长度为3米。
当支架间距大于或等于6m时，选择超长母线槽时，母线槽沿平面安装在不同形状的建筑物中时，应选择矩形外壳的母线槽。沿弧面安装时，应选择树脂浇注母线槽或圆柱形母线槽。高压母线槽外壳各连接部位的扭矩螺栓需用力紧固，接触面密封良好；在安装高压母线槽时，其整体结构应水平垂直，垂直敷设时应距离地面1.8米以上，水平符距地面的高度不小于2.2米，支架应添加到母线的拐角处和与插入箱的连接处。
当母线的终端盒和开始盒悬挂时，支架应固定，墙壁和屋顶上的支架应用两个膨胀螺栓固定，膨胀螺栓应增加光垫和弹簧垫；当母线穿过建筑物的伸缩缝或沉降缝时，采取措施适应建筑物结构的移动，防止母线连接处水平移动断裂，影响母线的正常供配电。为确保浇注母线槽不受污染，须清理浇注母线槽各功能单元的连接部件和活动接头上的铜排表面，安装前应擦拭壳体和绝缘子，让其表面无异物。
